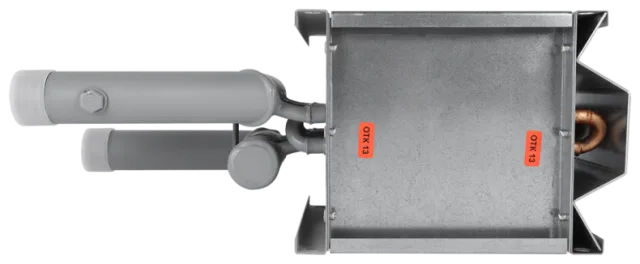

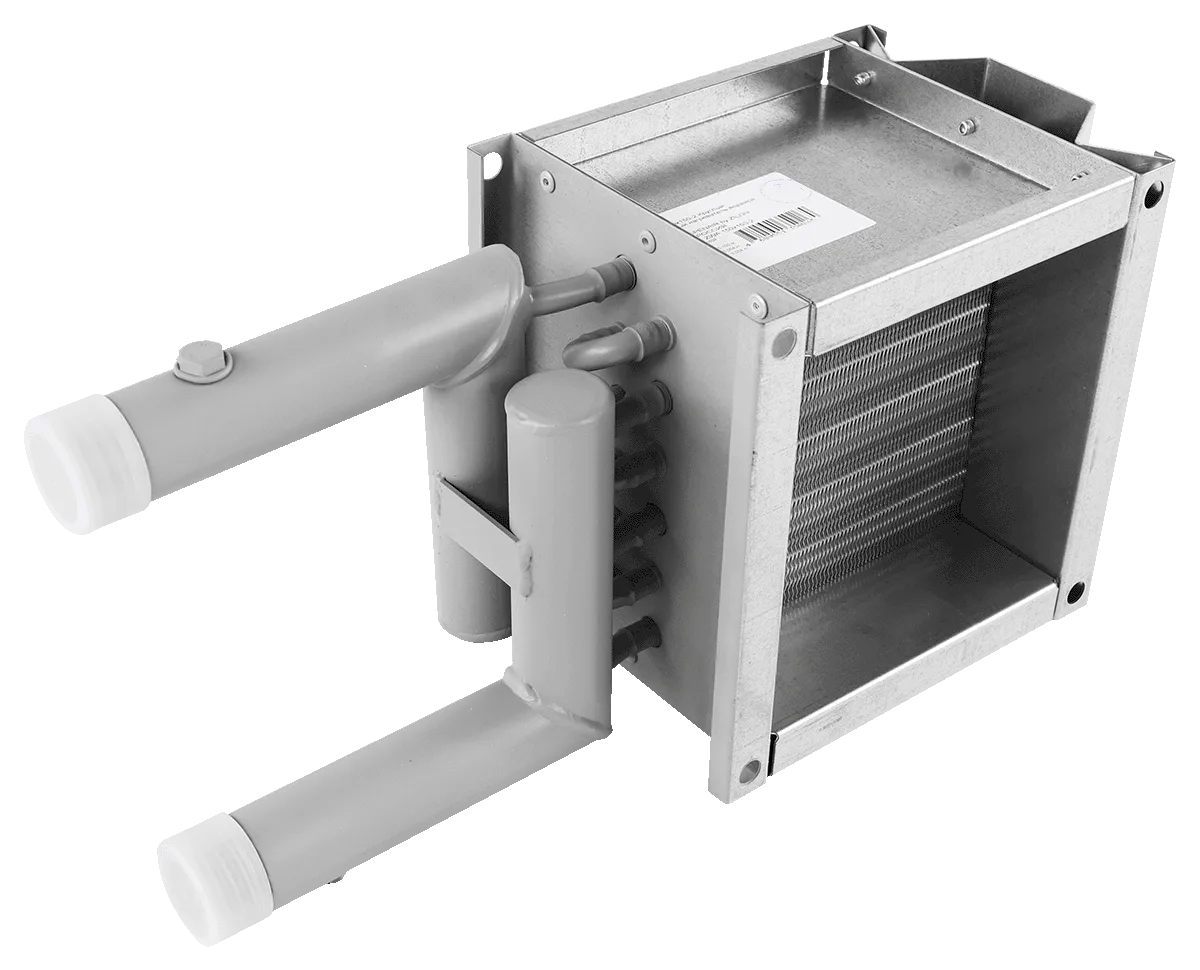

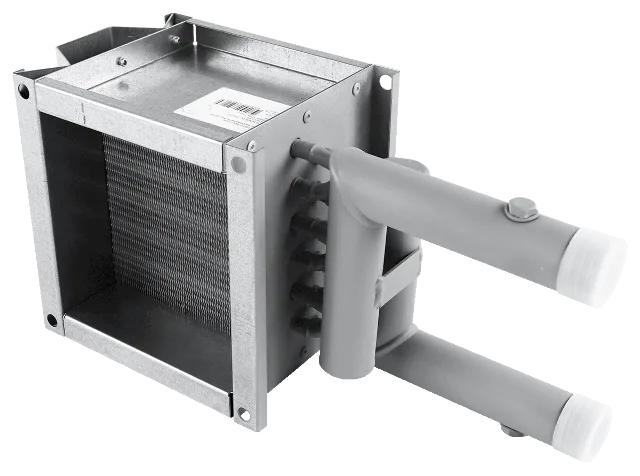

Водяной нагреватель для круглых и квадратных каналов ZWA 150x150-2

Водяные канальные нагреватели ZWA предназначены для подогрева воздуха в вентиля-ционных системах и воздушного отопления жилых, производственных и общественных помещений.

Корпус изготовлен из оцинкованного стального листа. Нагреватель может быть установлен как в прямоугольный канал, так и в круглый при установке дополнительных переходников (опция).

Поверхность теплообменника изготавливается из медных труб с увеличенной площадью теплообмена. Пайка калачей осуществляется припоем с 2% содержанием серебра, что обеспечивает высокое качество паяных деталей обогревателя. Максимальная рабочая температура 150 °C, максимальное давление 16 бар. Воздухонагреватель испытан на герметичность при давлении 24 бар.

Габаритные размеры

Типоразмер

150х150-2

200х200-3

300х300-2

400х400-2

Размеры, мм

B

150

200

300

400

H

150

200

300

400

B1

170

220

320

420

H1

172

222

322

422

B2

190

240

340

440

H2

192

242

342

442

Вес, кг

2,8

4

5,7

8,1

Адаптеры для нагревателей

Для подключения квадратных нагревателей ZWA к круглым каналам предусмотрены адаптеры

из оцинкованной стали. Для каждого типоразмера квадратного нагревателя предусмотрены

несколько стандартных адаптеров для различных диаметров воздуховодов.

Подбор адаптеров для нагревателей серии ZWA.

Типоразмер нагревателя

150х150-2

200х200-3

300х300-2

400х400-2

Диаметр перехода

100, 125, 160

125, 160, 200

160, 200, 250, 315

250, 315, 350, 400

Схема обвязки

Условные обозначения:

Т1 и Т2 — подающий и обратный трубопроводы сети теплоснабжения

1 — узел обвязки

2 — водяной нагреватель

3 — регулирующий клапан

4 — циркуляционный насос

5 — запорные вентили

6 — подающий и обратный трубопроводы от сети теплоснабжения к нагревателю

7 — обратный клапан

8 — балансировочный вентиль

9 — водяной фильтр

• Корпус изготовлен из оцинкованной стали
• Медно-алюминиевый теплообменник
• Применение шага оребрения 2,1 мм позволяет сущестенно увеличить теплоотдачу
• Теплоноситель: вода или незамерзающие смеси
• Максимальная температура воды 130°С, макси-мально допустимое давление 16 бар
• Открытая сторона труб оснащена защитным экраном
• Для подсоединения к круглым воздуховодам ис-пользуются адаптеры-переходы
• Долгий срок службы нагревателя
• Стандартный типоразмерный ряд
